Instrucciones: Responde las siguientes preguntas.

• Selecciona la opción correcta.

  Cuando se resuelve un sistema de fuerzas de manera gráfica, ¿qué vector se debe dibujar primero?
  • No importa cuál se elija primero.
  • El vector de mayor tamaño.
  • El vector con valor positivo.
  • El vector con el ángulo de la dirección más pequeño.

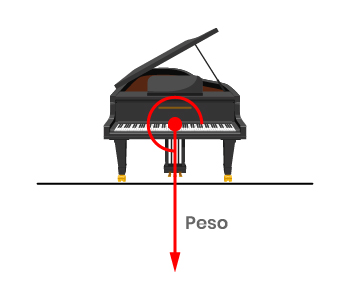

• En el siguiente esquema, ¿cuál es el ángulo del vector que representa el peso del objeto?


  • 180 º
  • 270 º
  • 0 º
  • 90 º

• Selecciona la opción correcta.

  Cuando se resuelve un sistema de fuerzas de manera gráfica, el vector de la fuerza resultante tiene su origen en _______ y termina en _______.
  • el origen de la primera fuerza trazada; la punta de la última fuerza trazada.
  • la punta de la última fuerza trazada; el origen de la primera fuerza trazada.
  • el origen de la última fuerza trazada; la punta de la primera fuerza trazada.
  • la punta de la primera fuerza trazada; el origen de la última fuerza trazada.

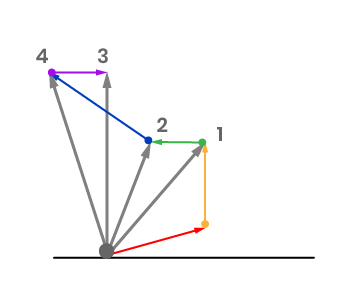

• Observa el siguiente esquema, representa la solución gráfica a un sistema de fuerzas. ¿Cuál es el vector que representa la fuerza resultante?


  • 2
  • 4
  • 1
  • 3

• Selecciona la opción correcta.

  El primer paso para resolver un sistema de fuerzas de manera gráfica es...
  • establecer una escala.
  • dibujar todas las fuerzas.
  • identificar la magnitud de cada vector.
  • identificar los grados que tiene la dirección de cada vector.
