Instrucciones: Responde las siguientes preguntas.

• Selecciona la opción correcta.

  Cuando se resuelve un sistema de fuerzas de manera gráfica, el vector de la fuerza resultante tiene su origen en _______ y termina en _______.
  • el origen de la primera fuerza trazada; la punta de la última fuerza trazada.
  • la punta de la primera fuerza trazada; el origen de la última fuerza trazada.
  • la punta de la última fuerza trazada; el origen de la primera fuerza trazada.
  • el origen de la última fuerza trazada; la punta de la primera fuerza trazada.

• Selecciona la opción correcta.

  El primer paso para resolver un sistema de fuerzas de manera gráfica es...
  • dibujar todas las fuerzas.
  • identificar la magnitud de cada vector.
  • identificar los grados que tiene la dirección de cada vector.
  • establecer una escala.

• Selecciona la opción correcta.

  Si se quiere representar un vector de manera gráfica y se elige una escala donde cada centímetro equivale a 10 N, ¿qué longitud tendría un vector que representa 175 N?
  • 17.5 cm
  • 175 cm
  • 1750 cm
  • 1.75 cm

• Selecciona la opción correcta.

  Cuando se resuelve un sistema de fuerzas de manera gráfica, ¿qué vector se debe dibujar primero?
  • El vector con valor positivo.
  • El vector de mayor tamaño.
  • No importa cuál se elija primero.
  • El vector con el ángulo de la dirección más pequeño.

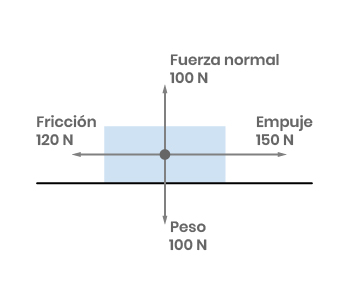

• Observa el siguiente sistema de fuerzas, ¿en qué dirección apuntaría la fuerza resultante?


  • A la izquierda
  • Arriba
  • Abajo
  • A la derecha
